Технически характеристики

CORNERLAB е продукт на 30 годишния опит на фирма PRODTEQ в разработката и конструиране на висококачествени машини за почистване на рамки от PVC профили

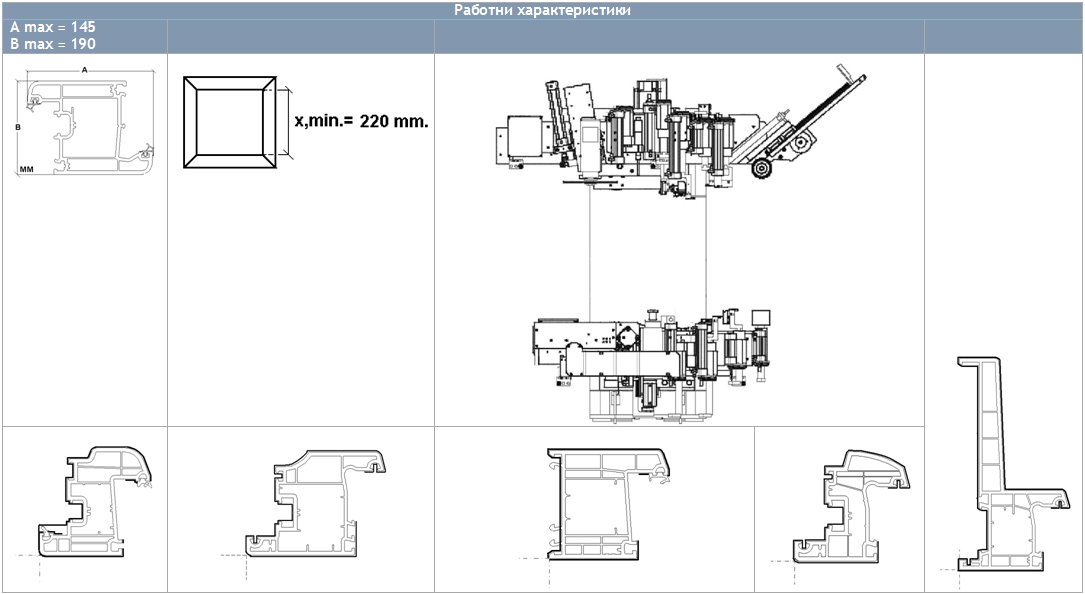

Характеристики:

-          максимална височина на профила: 190 mm.

-          максимална широчина на профила 145 mm.

-          минимален размер на обработваната рамка: 220mm. /легло на стъклодържател/.

-          no. of applicable tools: 17 (15 if we exclude the drilling units for hinges and the third additional axis)

Лесно програмиране посредством визуализация на обработките

Машината е настроена да получава данни от четриглав заваръчен апарат /в случай, че се инсталират на етапи/

Подготвена за работа с цветни профили

Софтуер, позволяващ лесна настройка на повърхнините за обработка, без да е необходимо допълнително заплащане при въвеждане на нов профил в базата данни.

Захранващо напрежение: 380 V  L1+L2+L3+N+T 50 HZ

Консумирана мощност: 7 kW

Работно налягане: 6 – 8 bar

Консумация на въздух: 365 L./Ciclo

Механични характеристики на машината

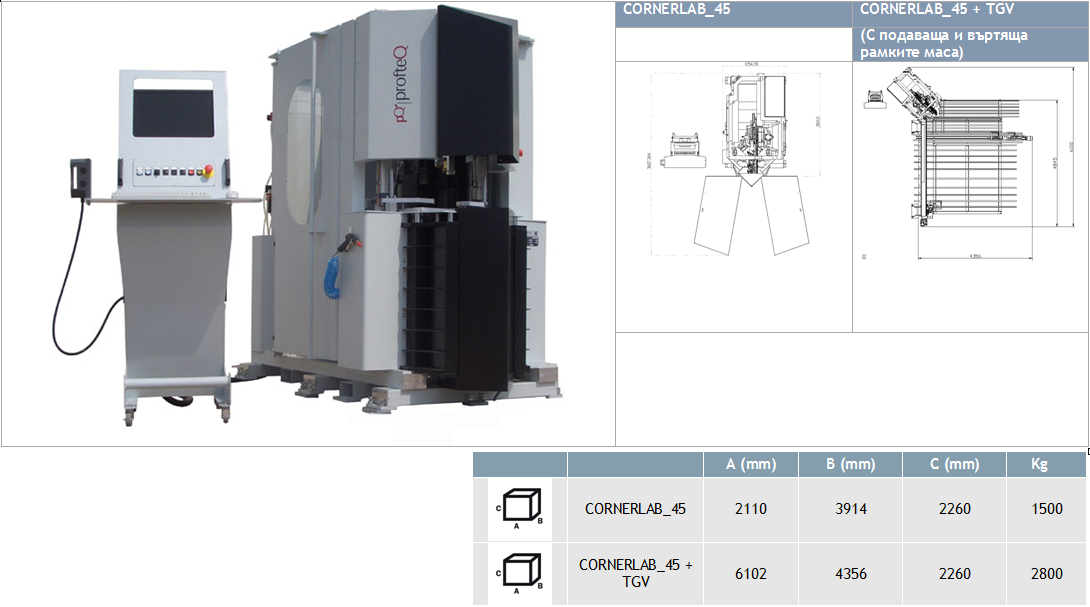

CORNERLAB_45 разполага с четири оси на управление /две горни и две долни/, като допълнително може да бъде добавена и пета ос “Z”, за почистване на рамки, съставени от различни по структура профили

Едновременното движение по четирите оси позволява 20%-25% намаляване на времето за работа /стойностите са спрямо машина за почистване с две оси на управление, зависи от конструкцията на профила/

Здрава и стабилна заварена конструкция

Описание

1. Диск – 250мм за почистване от външната страна – 1 бр.

2. Горен почистващ нож за почистване на бели профили - 3x0.5mm – 1 бр.

3. Горен почистващ нож за почистване на цветни профили - 3x0.1mm – 1 бр.

4. Профилен инструмент с два работни зъба за почистване на вътрешността на ъгъла вкл. и радиус

5. Горен шпиндел за почистване на мястото за уплътнителя до вътрешната стена на профила

6. Долен почистващ нож за почистване на бели профили - 3x0.5mm – 1 бр.

7. Долен почистващ нож за почистване на цветни профили - 3x0.1mm – 1 бр.

8. Долен нож за почистване на вътрешността на ъгъла /канал на стъклодържателя/ - 1 бр.

9. Долен шпиндел за почистване на мястото за уплътнителя до вътрешната стена на профила

10. Компютърна конзола + PC

11. Широка маса за подвеждане на обработваната рамка;
