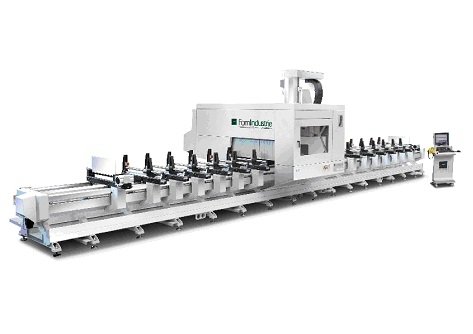

AXEL

Включени аксесоари и функции:

• Шпиндел -  FOM 16 kW S1 18.000 g/min.(HSK 50) с течно охлаждане
• Инструментален магазин с 20 позиции и възможност за ъглова глава, с диск до Ф-500 мм. (HSK 50)
• Пневматични стеги с автономно позициониране:

-          AXEL 75: N°6 стеги (максимум до 8)

-          AXEL100: N°6 стеги (максимум до 12)

-          AXEL 150: N°8 стеги (по заявка)

-          AXEL180: N°8 стеги (по заявка)

• Подвижна лява база с автономно позициониране
• Протектор на работната зона /полето на работа на шпиндела/
• Централизирана с-ма за обмазване на движещите се части
• Охлаждане на електрическото табло
• Система за серво-задвижване “Power-M”
• Компютър+монитор+ОС на английски
• Пулт за управление (vedi pag.5)
       Софтуер за управление на машината
       Софтуер за изпълнение на резбови операции

                                                                                            Конструкция

- Машината е изработена от 4 основни части, от темперирана, електрозаварена стомана:

• Основа: частта от машината, по продължението на ос “X” ,върху която са монтирани направляващите, стегите и подвижната конзола.
• Подвижната конзола, която помещава ос “C” и ”D” и инструменталния магазин.
• Пулта за управление „Omega 200”
• Електрическото табло

Шпиндел

      - Мощност - 16 Kw S1
      - Максимални обороти - 18.000 об/мин. контролирани от NC.
      - Течно охлаждане
      - Ос C–завъртане на шпиндела asse Z   (-10°/+370°)
      - Ос D–завъртане на шпиндела /наклон/ 45°  (-10°/+190°)
      - Инструментален държач - HSK E50
      - Максимално тегло на инструмента – 6 кг.

Движение по осите

·         Движението по оси “X”, “Y” и “Z” се извършва по високо-точни направляващи.
·         Задвижваща с-ма по ос “X” – пиньон-зъбна рейка
·         Задвижваща с-ма по ос “Y” и „Z” - СВД
·         Контрол на позициониране – енкодер
